鋼製型枠組立工法
 |
|
鋼製型枠組立工法の K型ブレース耐震補強 |
耐震補強無収縮モルタル圧入工事で特殊型枠職人が要らない
従来の鋼製型枠の取付方法では、溶接火花によるフレームや周囲既存仕上材の損傷が大きく、防火等の養生を必要としていました。又、鋼板とH鋼との取合いにはエポキシ樹脂シールを必要とし、躯体側に施工する型枠はらみ止めアンカーの穿孔の際に、鋼板と躯体との隙間から切粉がグラウト部分に入りこみ、その清掃除去が非常に困難でした。
今回開発したモルタル圧入型枠固定治具と特殊パッキン、特殊シールモルタルの使用によりそれらの問題が解消されました。
〔 特 長 ］
- 作業手順どおりに施工をすれば、熟練工でなくても完璧な特殊型枠が仕上がる。
- 安全確実で、無収縮モルタルの一発打ちにも耐える高強度を持つ。
- 捨て型枠のためモルタルの養生が充分行われ、圧縮強度やクラックの心配がない。
- 型枠解体の手間がなく、工数が少なく工期全体が短縮できる。
鋼製型枠組立作業
スピードクリップ取り付け
捨て型枠仕上げ |
スピードシール
|
施工手順例
|
無収縮モルタル圧入
 |
ミキシングモルタルを搬入 一発大量打設が実現 |
 |
鉄骨ブレース無収縮モルタル注入部 |
日本ファステムの鋼製型枠組立工法が、エスセイバーG(新日鐵高炉セメント)･タスコンシリーズ アジテータータイプ（電気化学工業）との組み合わせにより、無収縮モルタル現場混練り作業を省きます。
［ 特 長 ］
- モルタル材料の運搬搬入、荷下ろし作業、置き場が不要
- 現場混練りに伴う粉塵発生と、モルタル材の空袋が出なくなる
- 一日の施工量が増え、工程を短く、人工を減らすことができる
- １開口を打ち継ぎをせずに打設することができ、コールドジョイントができない
［取扱製品］
エスセイバーＧ
（新日鐵高炉セメント）
● 可使7時間
●高流動性
●ノンブリージング
タスコンシリーズ
（電気化学工業）
●アジテータータイプ
●プレミックスタイプ
プレユーロックス （太平洋マテリアル）

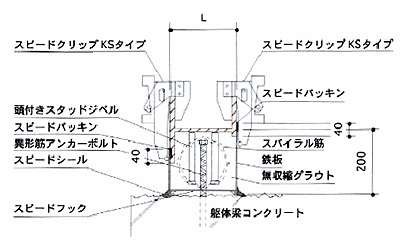

スピードクリップ（KS型）
 |
 |
モルタル圧入 型枠固定金物「スピードクリップ」を使用する事で、モルタル圧入型枠が特殊技能を必要とせず、簡単に、早く、確実な組立が可能となりました。工期短縮、コスト削減、 施工品質の確保にお役立て下さい。
★KS形は（鋼板型枠用）・（木製型枠用）共にリース対応品です。
［ 特 長 ］
- 鋼板型枠、木製型枠どちらでも使用可能です。
- 型枠組立、解体が容易で工期の短縮に貢献します。
- 溶接を使用しないので、フレームや周囲の既存仕上げ材に損傷を与えません。
- エポキシ樹脂シールの必要はありません。
- はらみ止めアンカーを使用しないので、切粉がグラウト内に入りこみません。
